產品詳情

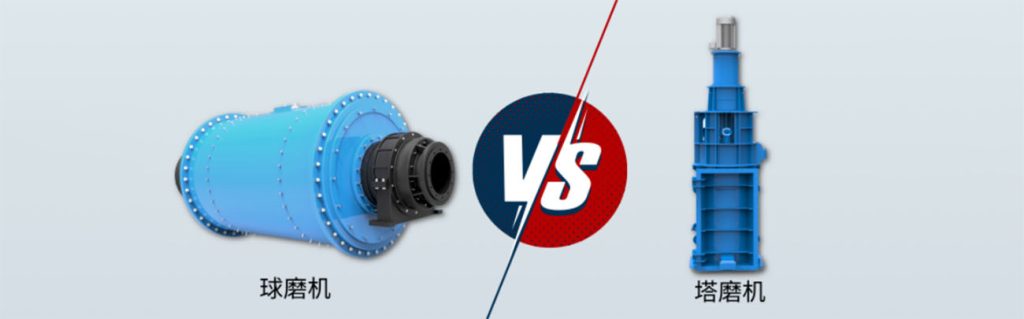

VTM系列塔磨機，是對現有球磨機磨礦作業耗能高、介質消耗量大的問題，開發的新型濕法細磨設備。塔磨機與球磨機結構類似，相當于是把球磨機筒體立起來的一種磨礦設備。相較于球磨機，塔磨機的研磨介質和物料之間接觸面積大、粉磨強度高，單位產品功率消耗大為降低，節能效果達到30%以上，大大降低了生產費用。

工作原理

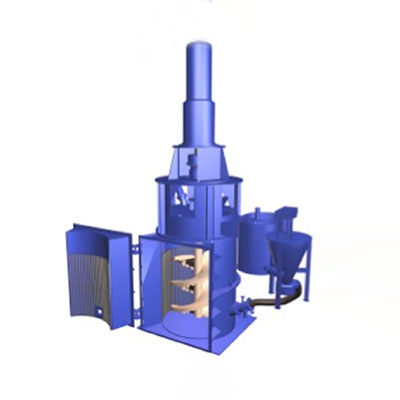

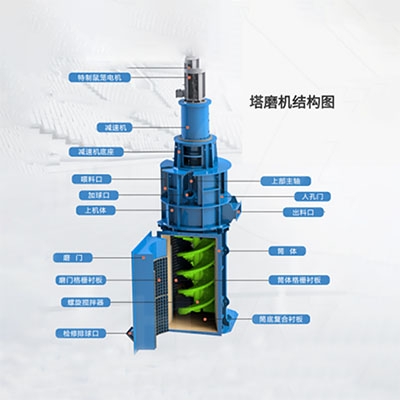

塔磨機結構主要由機體、攪拌螺旋（螺旋體、抗磨襯面及底邊螺旋葉片）、驅動裝置（電動機、減速機、攪拌螺旋支承系統等）和塔內研磨介質（陶瓷球、玻璃球、鋼球等）四部分組成

塔磨機的筒體內裝有攪拌裝置和球介質（如陶瓷球、玻璃球和鋼球）。攪拌裝置以低速旋轉的方式使球介質緩慢上升，然后從最高點墜落向下運動。這一過程中受到離心力、重力、摩檫力的作用，造成粉碎介質與物料實現有序方式的運動循環和宏觀上的受力基本平衡。球介質在上下循環運動的同時自身也在旋轉。在強力的球介質壓力、研磨力和剪切力的作用下，物料被磨碎。合格的物料隨著輸送介質上升并經過內部分級后從塔磨機頂部自流溢出。塔磨機具有高充實度的粉碎介質與物料之間碰撞少的特點。整個轉動部分在宏觀上受力平衡，使得支承系統受力小，軸承的能耗也低。細小物料相對容易達到排料口，實現內部分級，減少過度粉碎。此外，由于塔磨機的攪拌轉速較低且無相對運動的機械零件，以及有序滾動的攪拌介質，塔磨機具有廣泛的應用范圍。

優勢

技術參數
