工作原理

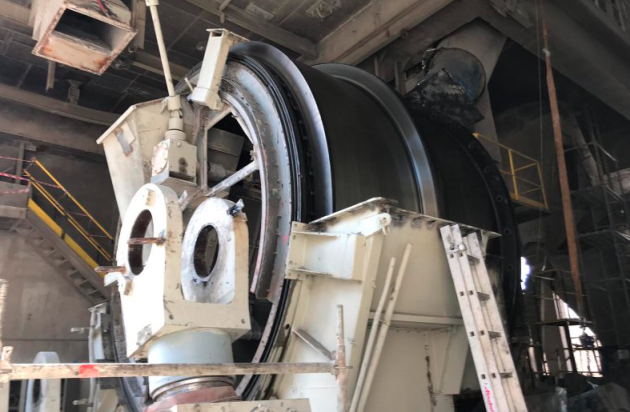

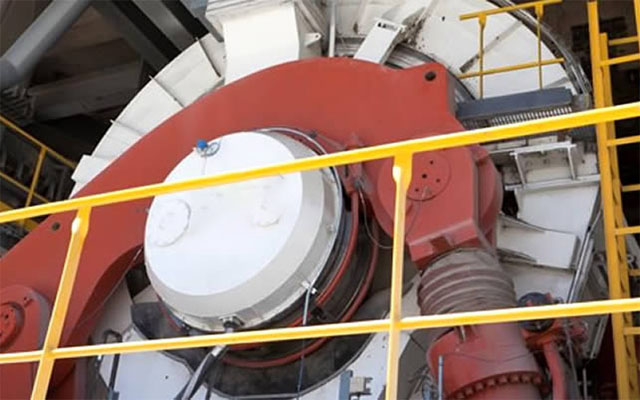

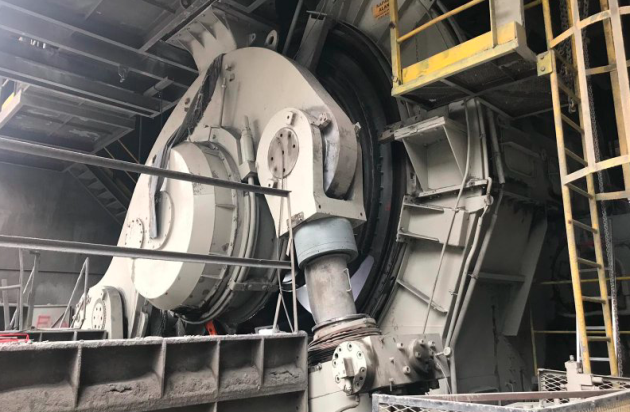

臥式輥磨機由傳動裝置、機座、油膜軸承、回轉筒體、施壓裝置、物料行進控制與推進裝置以及密封殼體等部分組成。回轉筒體支撐在動 態液壓油膜軸承上，由傳動裝置驅動回轉，施壓壓輥懸掛在回轉筒體內。 回轉筒體內設有耐磨襯板，粉磨物料所需要的粉磨壓力由液壓缸經施壓 裝置傳遞給壓輥，壓輥直接將粉磨壓力傳遞給被粉磨的物料。

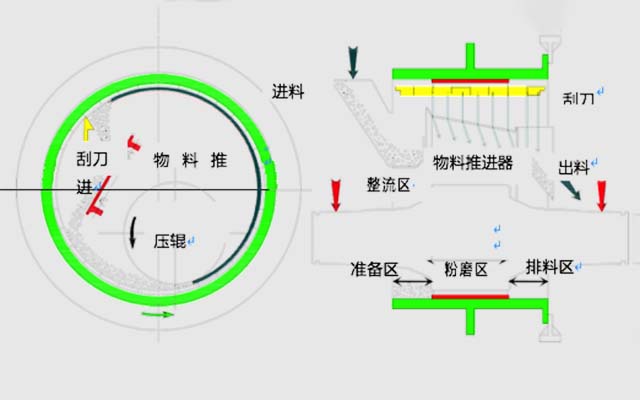

入磨物料在離心力作用下產生了離心作用而壓附在粉磨帶上，當物料運動至筒體上部時，被安裝在磨機內部的刮料裝置下，刮下的物料被 拋落在物料推進器上，由物料推進器按照設定好的速度將物料由入口端 按照類似螺旋線軌跡向出口端運動。物料在由入口向出口運動過程中，由于料床的作用，物料被反復進行擠、壓、劈、折、碾等粉磨過程并重復進行。在出口側，螺旋運動的物料被刮料板刮下時，被出料斗接住將物料排出磨機，輸送至下道工序此為第三階段離心化作用。為了達到工藝要求或者設定產量發生變化時，通過調節物料推進器位置，可以調 整磨內物料推進快慢，從而調整磨內物料通過量。

優勢

技術參數
